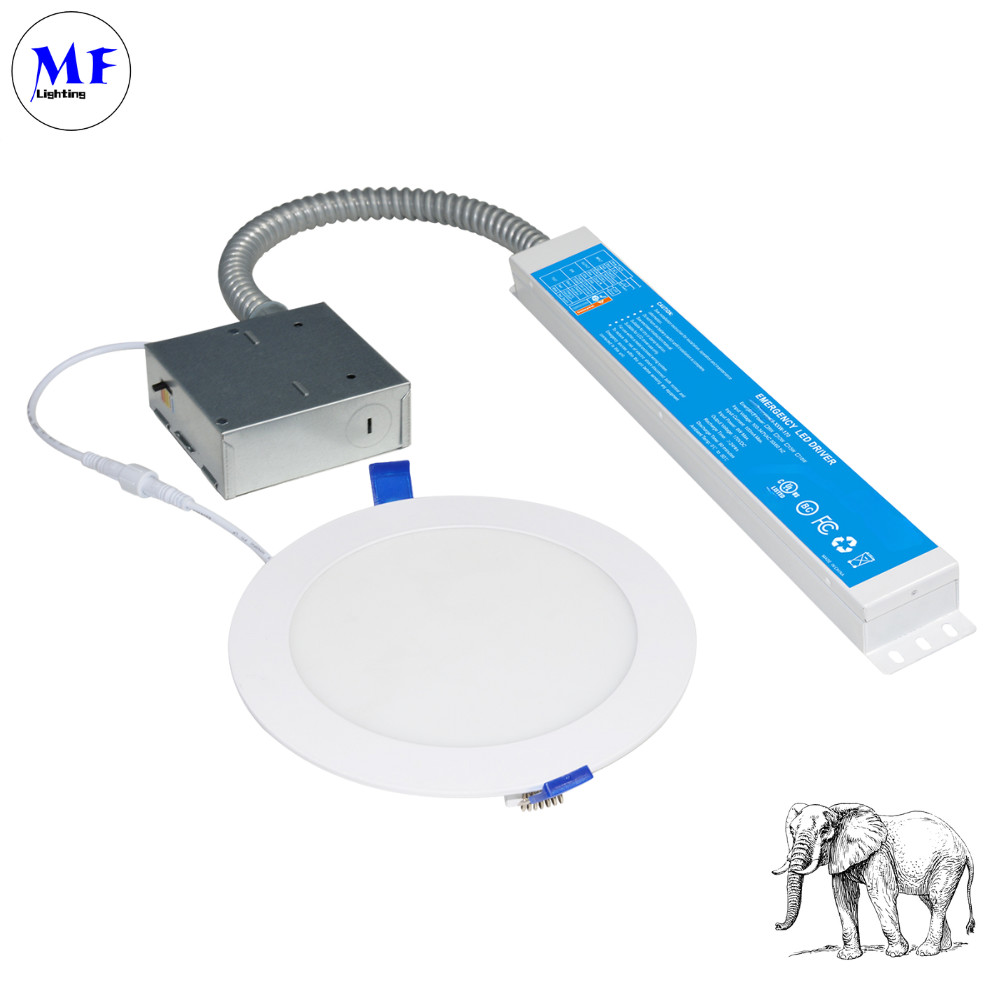

IP40 15W LED Noodaccu Noodverlichting Ballast LED Noodstroomvoorziening Voor Downlight Plafondlamp

Productomschrijving

IP40 15W panieklicht ballast UL-gelijst LED-noodstroom voor plafondlicht

productbeschrijving

Beschrijving

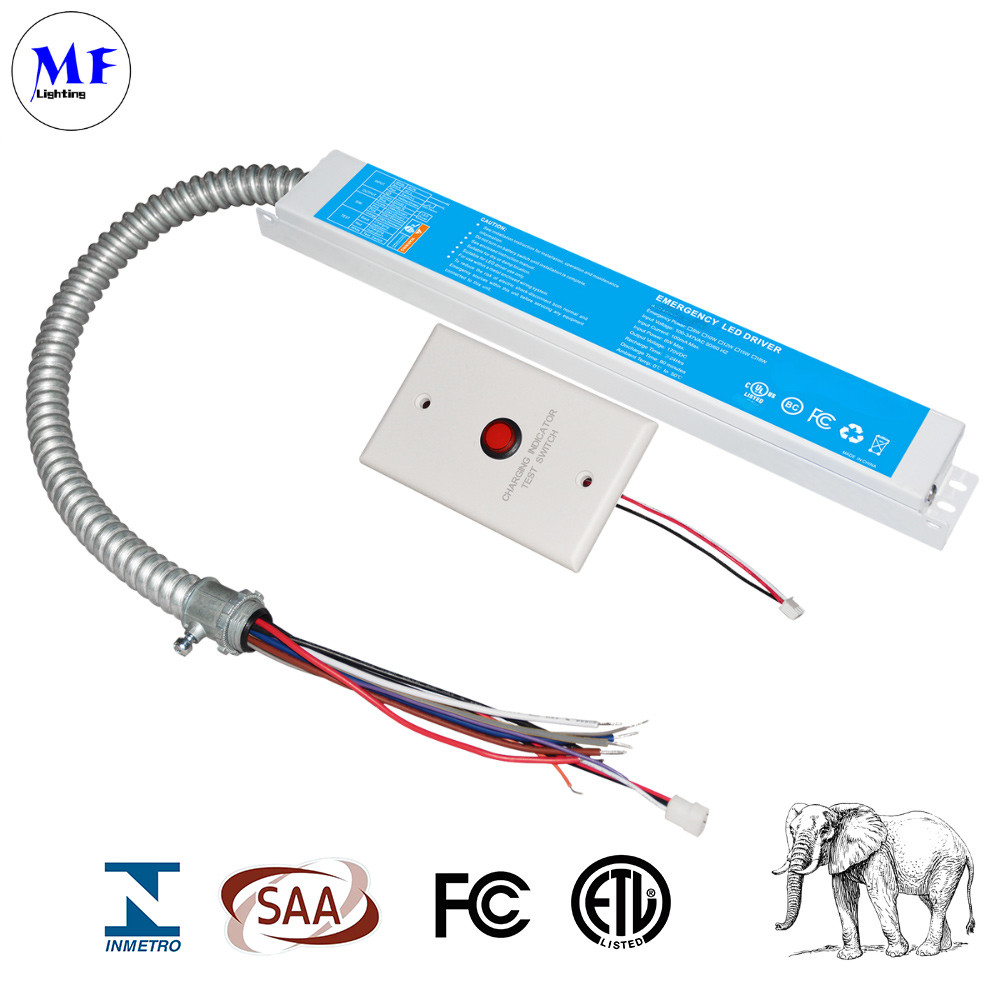

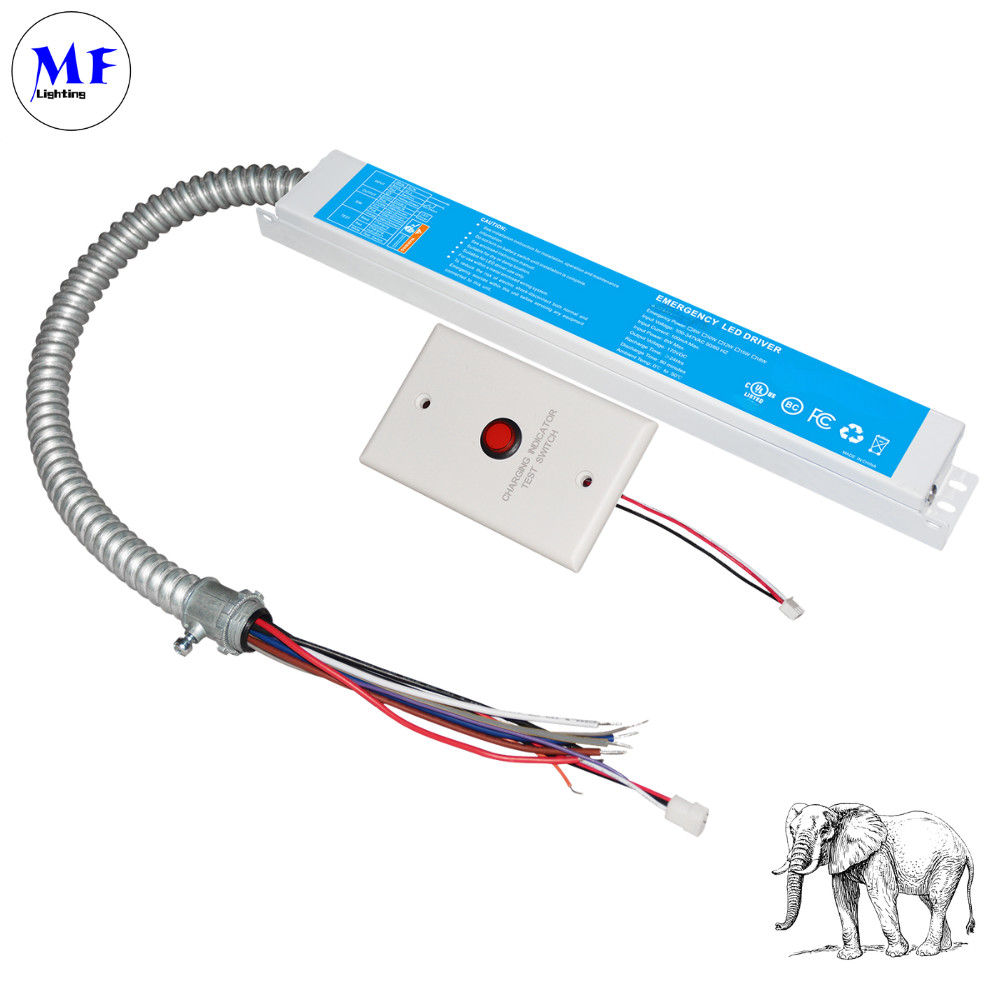

De MF-EM-xxW-170 LED Nood Driver is een betrouwbare en veelzijdige back-up power oplossing die is ontworpen om de verlichting te onderhouden tijdens stroomstoring.het levert een noodvermogen van 15 W tot 40 W met een stabiele 170 V gelijkstroomuitgang, aangedreven door lange levensduur Li-ion batterijen die 90 minuten rijtijd bieden.het uitvoeren van automatische maandelijkse tests van 30 seconden en volledige jaarlijkse ontladingstests om de betrouwbaarheid van het systeem te waarborgen;Het ondersteunt meerdere besturingsopties, waaronder 0-10V dimming, TRIAC dimmers en sensorgebaseerde (DC12V/AC120V) werking, waardoor het aanpasbaar is voor verschillende verlichtingsopstellingen.met een breed inschakelspanningsbereik (100-347 V wisselstroom)Het ontwerp is compact (12,01" × 2,36" × 1,57"), en is ideaal voor commerciële, industriële,en residentiële toepassingen waar noodverlichting essentieel is.

Voordeel:

Naleving van de regelgeving
UL924 & CSA C22.2 NO.141 gecertificeerd voor de VS/Canada, waarborgt veiligheid en betrouwbaarheid in noodverlichting toepassingen.
Breed vermogen
Biedt 15W-40W nooduitgang met 170V DC, ondersteunt diverse verlichtingsbelastingen voor commercieel/residentieel gebruik.
Slim zelfonderzoek
Automatisch uitvoeren van 30 seconden maandelijkse en volledige jaarlijkse ontlading tests, proactief detecteren systeem of batterij problemen.
Compatibiliteit met meerdere besturingselementen
Werkt met 0-10V dimmers, TRIAC dimmers en DC12V/AC120V sensoren voor flexibele verlichtingsintegratie.
Robuuste batterij back-up
Li-ion batterijen zorgen voor 90 minuten looptijd met 24 uur opladen, plus over-temperatuur bescherming voor de veiligheid.
Compact en duurzaam
Ruimtebesparend ontwerp (12.01"×2.36"×1.57") met 5 jaar garantie, gebouwd voor langdurige prestaties onder moeilijke omstandigheden.

Kenmerken
UL Voor ons en Canada vermeld
Op de lijst met UL924 en getest volgens CSA C22.2 NO.141 Terrein- of fabrieksinstallatie
Hoogspanningsuitgang
Naleving van de CEC voor laag energieverbruik
Constante uitgangsvermogen
Zelfonderzoek
Batterij: overtemperatuurbescherming

specificaties

- Ik weet het niet.

Inlaatspanning	100~347Vac,50/60Hz
Invoerstroom	200mAmax.
Invoervermogen	12W max.
Uitgangsspanning	170Vdc
Noodkracht	15W
Oplaadtijd	24 uur
Tijd van ontslag	90 minuten.
Batterij	Li-ion 2500mAh-14,8V
Garantie	5 jaar
Omgevingstemperatuur	32~122 F ((0....+50 oC)
Gewicht	3.66 lbs ((1.4kg)
IP-klasse	IP40

- Ik weet het niet.- Ik weet het niet.

OPERATIE ((INDICATOR STATUS)	Opmerkingen
Vaste rood ON	Systeem OK/AC OK
Blinkend rood (1s aan, 1s uit, fietsen)	De back-up micro-omvormer werkt inNoodmodus
Flitsend rood (0,5s aan, 0,5s uit, fietsen)	Batterij niet gedetecteerd, controleer batterijverbinding
Toetsknop
0S
0S

- Ik weet het niet.

andere grootte

- Ik weet het niet.

Model nr.	Output Spanning	Noodsituatie Kracht	Batterij Type
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14,8V
MF-EM-25W-170		25 W	Li-ion 4400mAh-14,8V
MF-EM-30W-170		30 W	Li-ion 5200mAh-14,8V
MF-EM-40W-170		40 W	Li-ion 5000mAh-18,5V

- Ik weet het niet.

- Ik weet het niet.Zelfonderzoek
Het bevat een besturings-/monitorcircuit dat eenmaal per maand en eenmaal per jaar een 30 seconden durende ontladingstest uitvoert.de eenheid simulateert een stroomstoring en schakelt automatisch over op noodstand. Tijdens de routinetests zal het apparaat de werking van de LED-belasting, de batterijspanning en de noodduur monitoren, als het apparaat problemen detecteert, zal de indicator snel flitsen

Bedradingsdiagram

Basis AC-aansluiting
Toont fundamentele bedrading voor directe AC-toevoer (100-347V) naar de noodbestuurder
Omvat neutrale (AC-N) en lijnverbindingen (AC-L) met een goede aarding
0-10V dimmer systeem integratie
Vertoont verbinding met 0-10V dimbare LED-drivers
Details bedrading voor dim+ (paars) en dim- (roze) besturingsleidingen
Behoudt noodfunctionaliteit terwijl dimmingcontrole mogelijk is
TRIAC dimmer compatibiliteit
Toont de bedrading van fase-cut (TRIAC) dimmingsystemen aan
Toont de juiste verbinding van dimmer hete (zwart), belasting (rood), en neutrale (witte) draden
Bevat grondvereisten voor geluidsreductie
Installatie van de schakelaar
Biedt een eenvoudige aan/uit bedieningskabelconfiguratie
Behoudt de noodoperatiemogelijkheid
Toont de juiste schakelaar been bedrading voor betrouwbare werking
DC12V-sensorintegratie
Details: laagspanningssensorverbinding (12V gelijkstroom)
Illustratie van de sensorkrachtbedrading en dimmingcontrolesinterface
Toont onderhoud van noodverlichtingsfunctie
AC120V-sensortoepassing
Omvat installatie van lijnspanningssensoren
Bewijst de juiste bedrading van de sensorbelasting
Inclusief noodcircuitbescherming

Maatregel

Toepassing

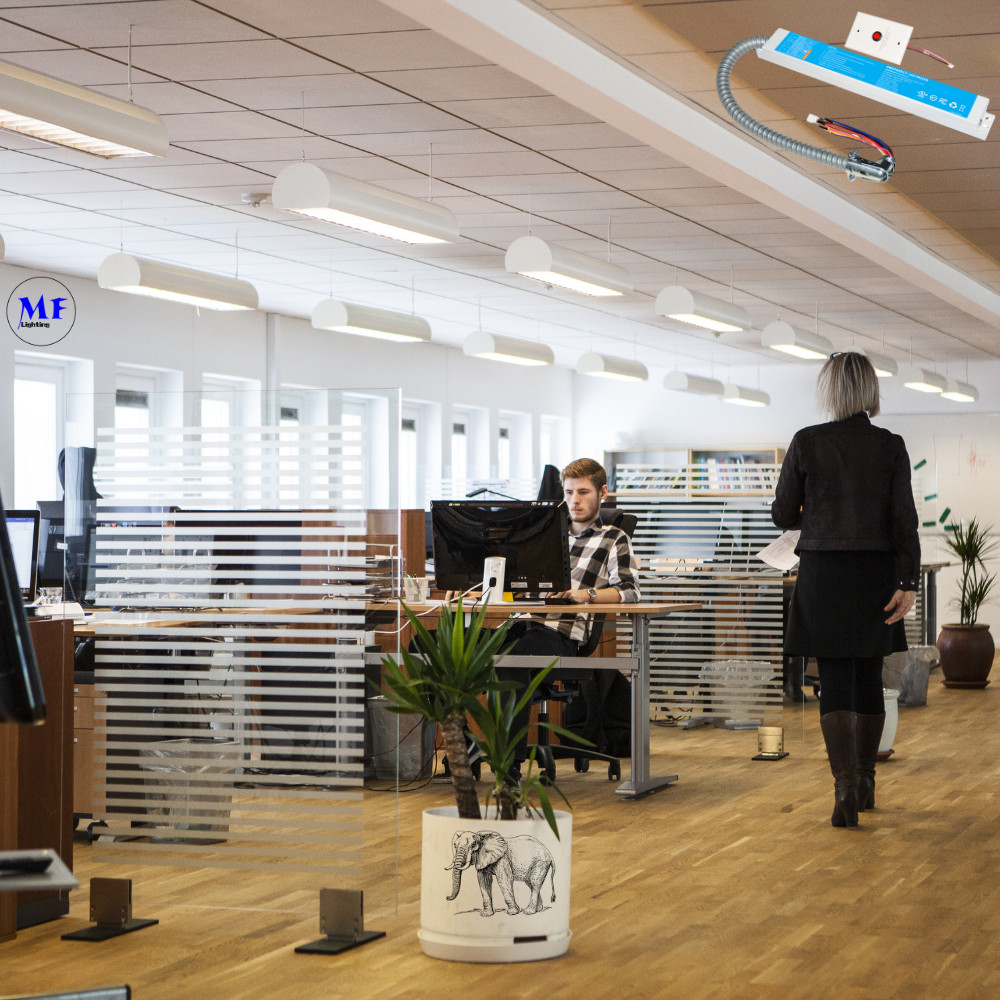

1Commerciële en kantoorgebouwen
Scenario: noodverlichting in gangen, trappen en uitgangen.
Configuratie: gebruikt typisch Diagram 2 (Wall Switch) of Diagram 4 (Non-Dimmable Wall Switch) voor eenvoudige aan/uit bediening.
Het zorgt voor de naleving van de veiligheidsvoorschriften (UL924) en behoudt de verlichting tijdens stroomstortingen.
2. Retail Stores & Showrooms
Scenario: Dimmable LED-verlichting voor instelbare omgeving.
Configuratie: gebruik maakt van diagram 1 (0-10V dimmer) of diagram 5 (DC12V sensor) voor een soepele dimmingcontrole.
Het licht kan worden aangepast, terwijl de noodverlichting functioneert.
3. Theater, hotels en restaurants
Scenario: stemmingsverlichting met noodondersteuning.
Configuratie: Gebruikt Diagram 3 (TRIAC Dimmer) voor compatibiliteit met fase-cut dimming.
Ondersteunt traditionele dimmers en zorgt voor noodstroom.
4Industrieel en magazijnsbedrijf
Scenario: verlichting van de hoge ruimte met noodoperatie.
Configuratie: gebruik maakt van diagram 6 (AC120V sensor) voor bewegingsgeactiveerde verlichting.
Verbetert de energie-efficiëntie met sensorcontrole en voldoet tegelijkertijd aan de veiligheidsvereisten.
5. Woonruimte en slimme huizen
Scenario: noodverlichting in gangen of kritieke gebieden.
Configuratie: gebruik maakt van diagram 2 (Wall Switch) of diagram 5 (DC12V sensor) voor automatisering.
Het biedt naadloze integratie met huisverlichtingssystemen en zorgt tegelijkertijd voor veiligheid.
