IP20 Led Nood Driver Kit Panic Light Ballast Voor Triproof Light Down Light Plafondlicht Highbay Light

Productomschrijving

IP20 Led Nood Driver Kit Panic Light Ballast voor Triproof Light Down Light Ceiling Light Highbay Light

Productbeschrijving

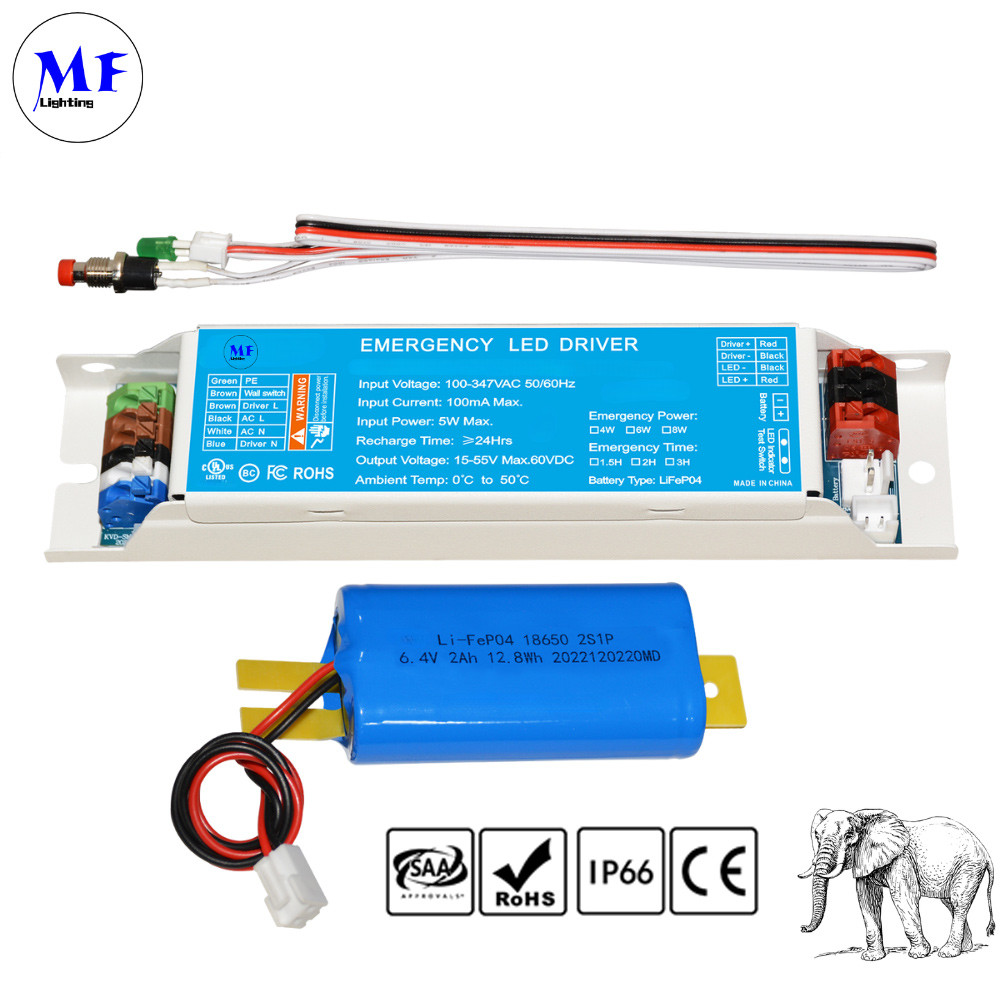

De MF-SM-xxW-8W LED Emergency Driver is een UL924/CSA-gecertificeerde power backup oplossing met een 3000mAh LiFePO4 batterij met 2000+ cycli en uitgebreide bescherming.levert een uitgang van 6W/8W (15-55VDC/60-240VDC) met ≥ 1.5H, en werkt in 0°C-60°C omgevingen. De unit bevat slimme LED-indicatoren, geautomatiseerde kwartaallijkse testen en handmatige noodsimulatie,met een garantie van 5 jaar voor commerciële/industriële verlichtingstoepassingen.


Gecertificeerde veiligheid en naleving
Voldoet aan de strenge veiligheidsnormen UL924 en CSA C22.2 NO.141 met RoHS-naleving, waardoor een betrouwbare werking in kritieke verlichtingstoepassingen wordt gewaarborgd.

Geavanceerde batterijtechnologie
De batterij heeft een LiFePO4-batterij met een capaciteit van 3000 mAh met meer dan 2000 oplaadcycli en een uitgebreide bescherming tegen overlading, overontlading en kortsluitingen.

Universele energiecompatibiliteit
Ondersteunt een breed invoerspanningsbereik (100-347VAC) met dubbele uitgangsopties (15-55VDC/60-240VDC), waardoor het aanpasbaar is voor verschillende verlichtingsconfiguraties.

Slimme werking en monitoring
Geïntegreerde LED-indicatoren zorgen voor duidelijke statusupdates, terwijl geautomatiseerde kwartaallijkse zelftests en een handmatige testknop de continue betrouwbaarheid van het systeem garanderen.

Duurzaam en onderhoudsvriendelijk
Ontworpen voor harde omgevingen (0°C-60°C werking) met minimale onderhoudsvereisten, ondersteund door een toonaangevende 5-jarige garantie.

Kenmerken

Voldoen aan de meeste veiligheidsnormen voor verlichting
CSA-norm C22.2 NO.141 UL924
externe lithium-ysterfosfaatbatterij
Bescherming van de batterij: bescherming tegen overlading tegen ontlading, bescherming tegen kortsluiting
De indicator toont verschillende werkwijzen.
De batterijen voldoen aan 2000 cycli van standaard CH en standaard DCH
RoHS-conform

Specificaties:

- Ik weet het niet.

Universale ingangsspanning:	100-347Vac 50/60Hz
AC-invoerstroom:	100mA max.
AC-invoervermogen:	5.0W max.
Batterijoplaadstroom:	250 mA
Laadtijd:	≥ 24 uur
Uitgangsstroom en -spanning:	De in punt 5.4.1 vermelde parameters moeten worden gebruikt.
Noodtijd:	≥ 1,5 uur
Batterij:	Li-Fep04 2000mAh-6,4V
Uitgangsvermogen:	8W
Volledige garantie:	5 jaar
Omgevingstemperatuur:	Li-Fep04 0°C tot 60°C (32°F tot 104°F)

- Ik weet het niet.Bedradingsdiagram

Standaard kleurcodesysteem
Groen/geel: Protective Earth (PE) verbinding
Blauw: neutrale (AC N) invoer
Bruin/Zwart: Live (AC L) -invoer
Rood/Zwart: nooduitgang naar LED-array

Dual-circuit integratie
Gelijktijdig aansluiting op zowel de hoofdtoevoer (AC L/N) als de noodstuur
Behoudt afzonderlijke routes voor normale en noodoperatie

Verbindingen tussen stuurprogramma's
Dedicated terminals for LED driver input (Driver L/N)
Duidelijk gemarkeerde noodcircuits (Driver +/-)

Laadverbindingspunten
Positieve/negatieve eindpunten voor LED-array (LED +/-)
met een diameter van niet meer dan 50 mm

Veiligheidsgerechte indeling
Een goede scheiding van wisselstroom- en gelijkstroomcircuits
Duidelijke identificatie van alle aansluitpunten volgens IEC-normen

Fysieke samenstelling
Geïntegreerd ontwerp van het terminalblok
Voorzieningen voor de verlichting van de spanning van de bedrading

Maatregel

LED- en testknopstatus

LED-indicator
Groen ademhalingspatroon: laadmodus
Groen stabiel: batterij volledig opgeladen
Rood knipperen: fout als hieronder:
Rood knipperen Eens per seconde: batterij niet aangesloten
De batterij is defect.
Rood knipperen vier keer per seconde: lastfalen tijdens noodstand, open schakel/kortsluiting
Toetsknop
1: 0S2: In gesimuleerde noodsituaties, één keer kort drukken om uit te stappen en terug te keren naar de normale laadstand
3: 0S ZELF-TEST per kwartaal
wanneer de noodbestuurder is ingeschakeld, om de 180 dagen±1 dag automatisch in de noodtoestand, noodduur tot de batterij is ontladen en vervolgens terug naar de staat van ingeschakeld.

Installatie-instructies

1: indien het voor het eerst wordt gebruikt of niet in de normale werkende toestand treedt na overbelasting,het is noodzakelijk om de hoofdtoevoer aan te sluiten om de noodtoevoer te activeren en deze 24 uur op te ladenGebruik de originele noodbatterij.
2: Bij het installeren en gebruiken dient u het weg te houden van warmtebronnen en alleen binnen een bepaald werktemperatuurbereik te gebruiken.
3: Bewaren in een koele, droge omgeving.
4: Na langdurige opslag, indien nodig ten minste eens in de 6 maanden opladen.
5: De noodtest van de bestuurder moet langer duren dan 1 minuut, druk niet vaak op de testknop.

Toepassing

Toepassing:

Commerciële ruimtes
Winkelcentra, kantoren en winkels die noodverlichting vereisen die aan UL924 voldoet voor veilige evacuaties.
Gezondheidszorg en onderwijs
Ziekenhuizen en scholen die in kritieke gebieden betrouwbare back-upverlichting nodig hebben.
Industriële installaties
Voor opslagplaatsen en installaties die een duurzame werking bij 0-60°C en een looptijd van 1,5 uur vereisen.
Vervoersinfrastructuur
Vliegvelden en metro's waar automatische noodverlichting verplicht is.
Gastvrijheid
Hotels en congrescentra hebben discrete, krachtige noodsystemen nodig.

Verpakking en verzending

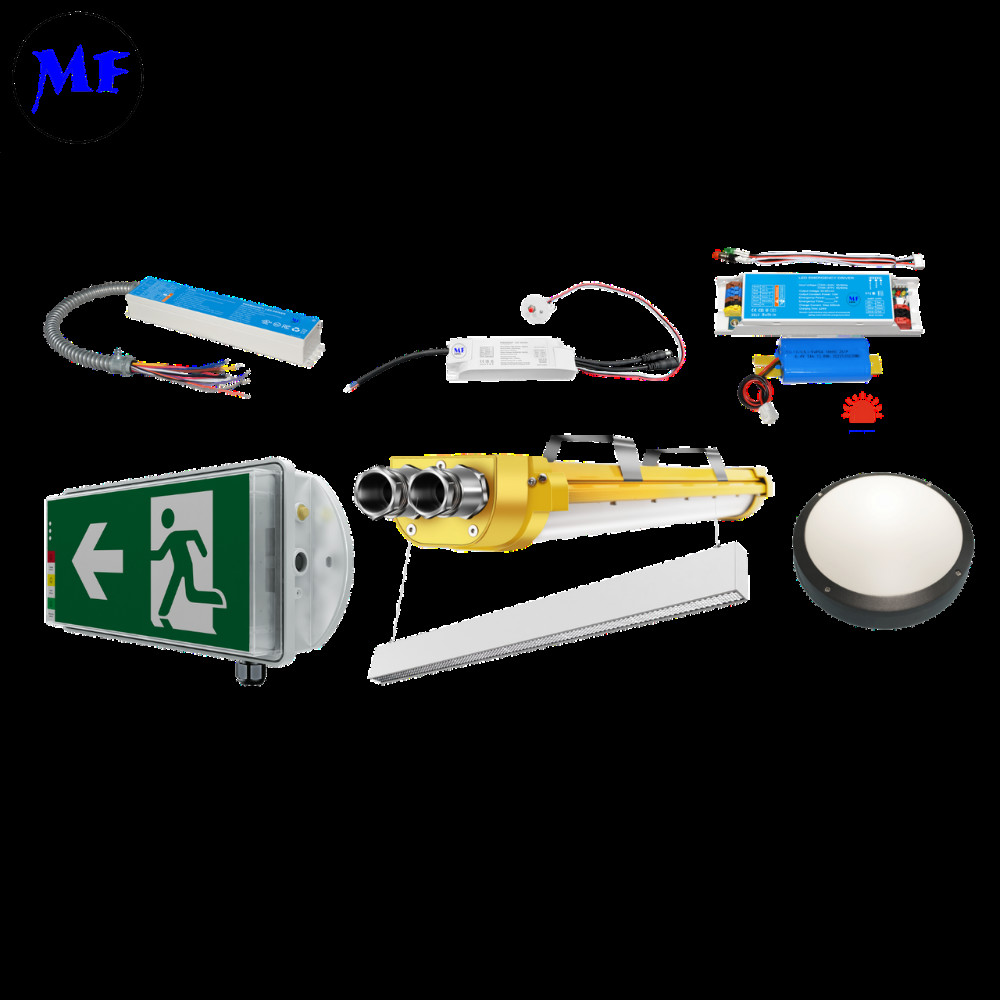

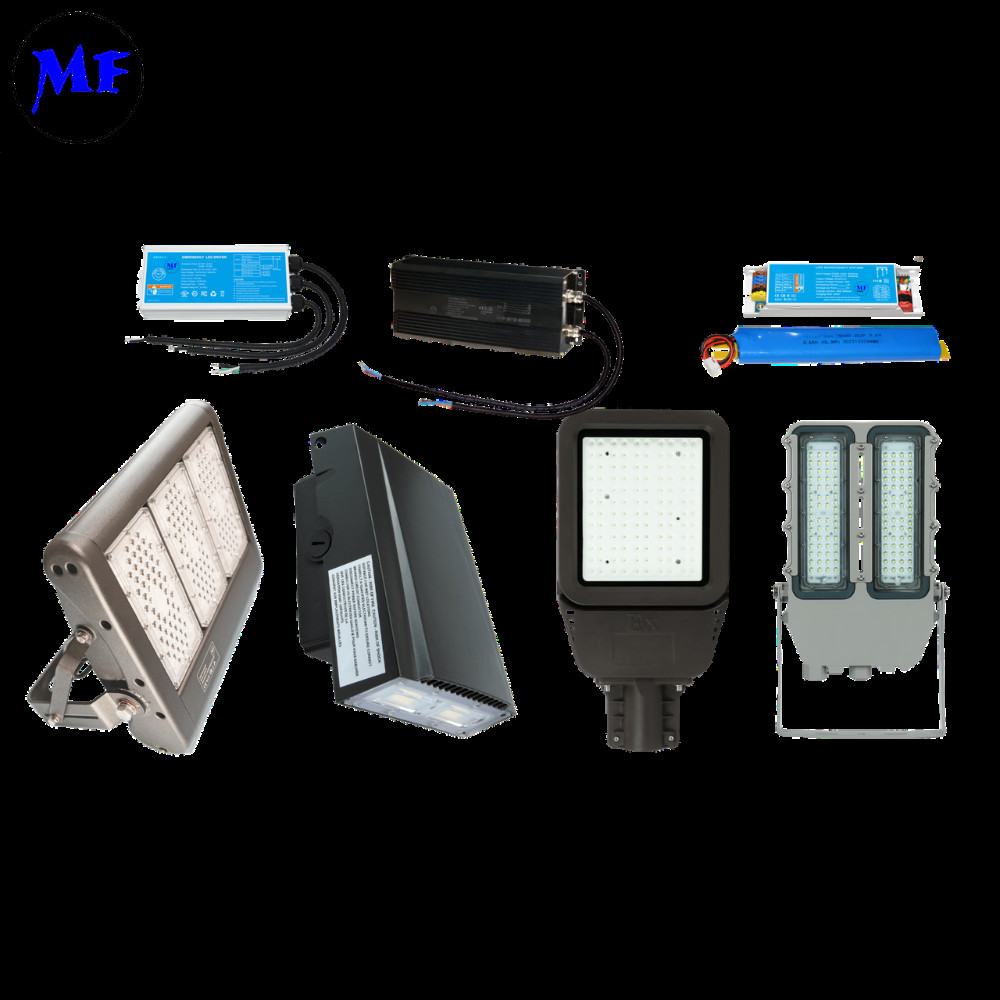

Productlijn
