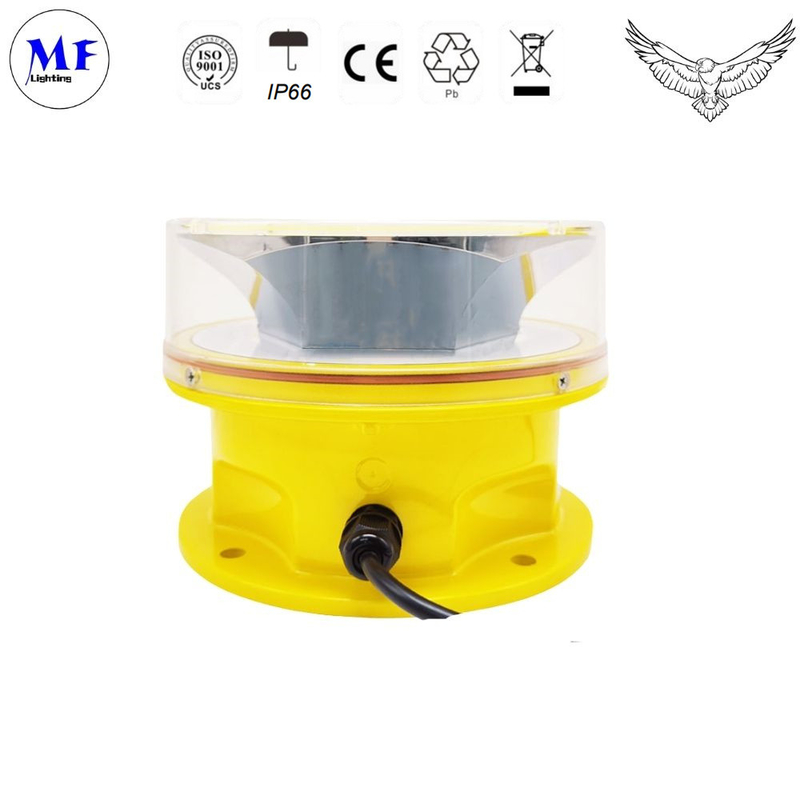

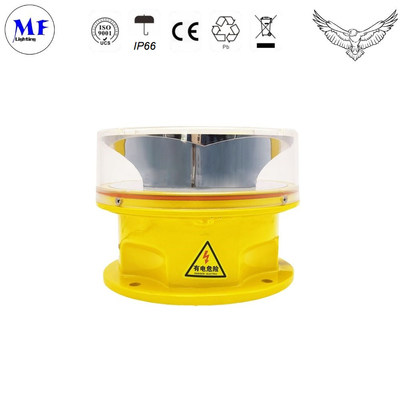

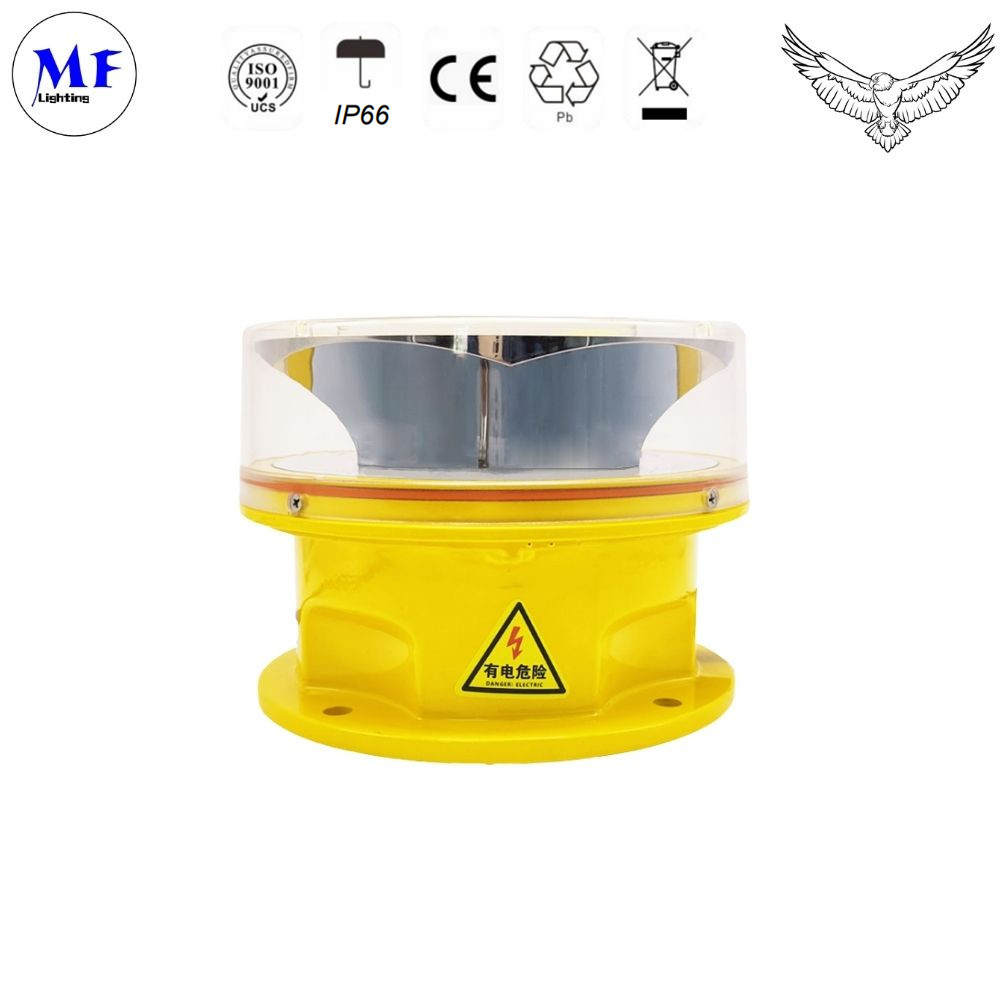

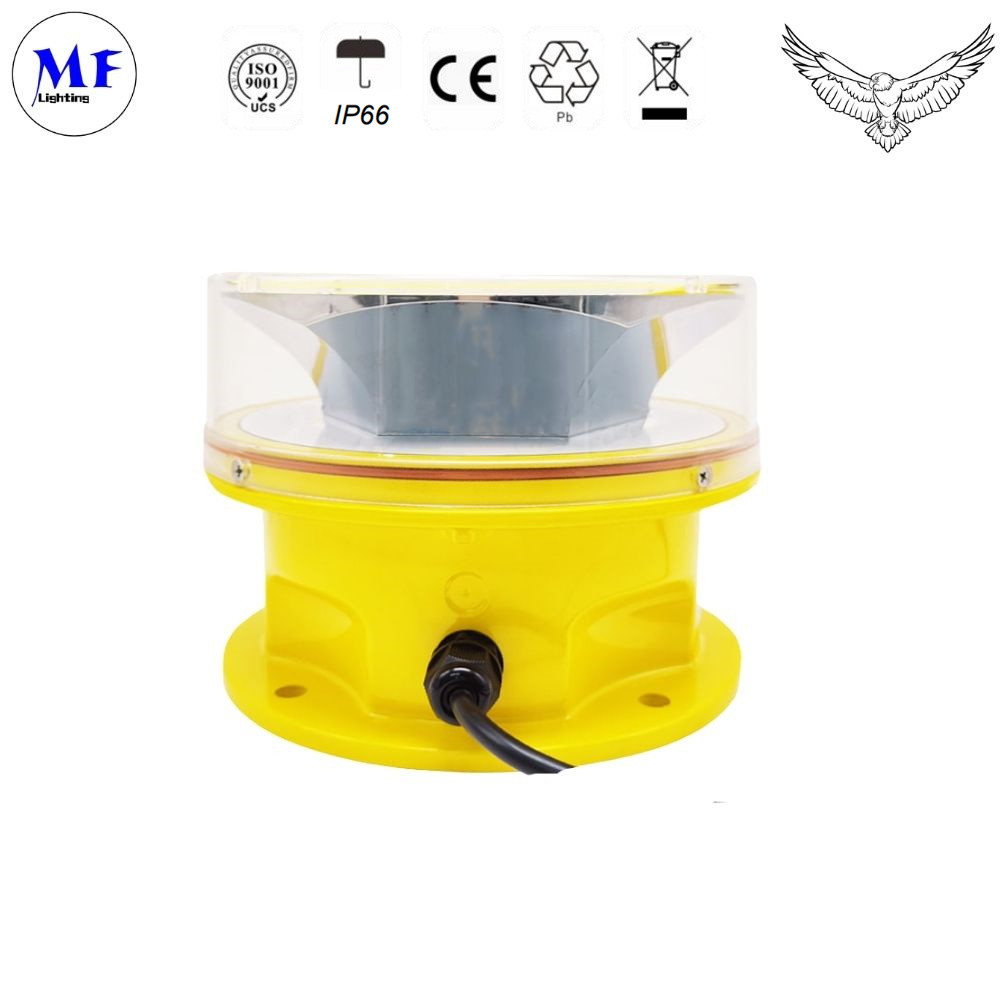

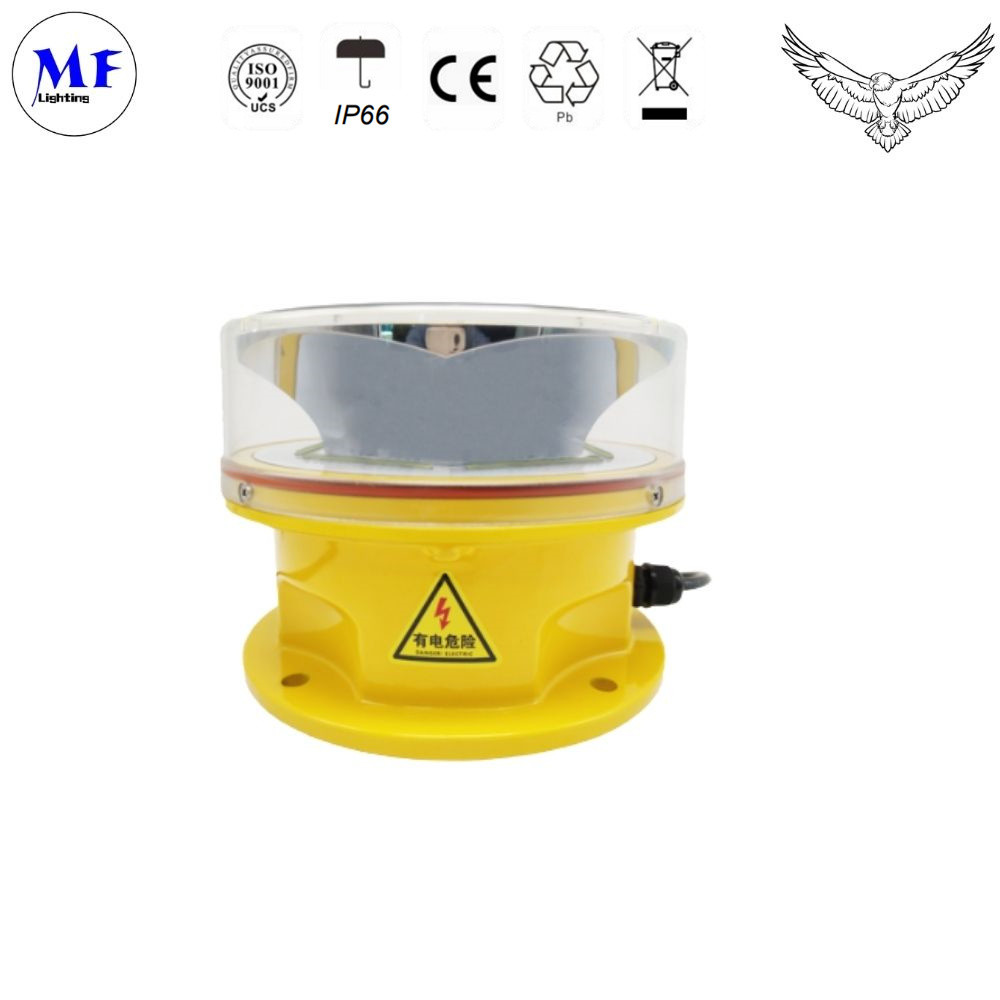

Rood IP66 ICAO Midden-intensiteit type B L864 LED luchtverkeersobstructielamp voor hoge gebouwen Airoprt toren

Productomschrijving

• ICAO bijlage 14, deel 1, zevende editie, 2016, tabel 6.3 Medium

  Intensiteit B-obstructielicht
• De luchtvaartmaatschappij kan de luchtvaartmaatschappij van de Unie een vergunning verlenen voor het vervoer van luchtvaartuigen.



  kenmerken

  Elektrische apparatuur



  1.CREE ultra-hoge intensiteit LED als energiebesparende lichtbron
  verbruik en onderhoud dan gloeilamp of halogeen
  2.lampStroomvoorziening beschikbaar in DC (12V, 24V, 48V) of AC (110-240VAC)

  - Ik weet het niet.

Fysiek- Ik weet het niet.

1Uniek ontwerp en UV-beschermde polykarbonaatreflector voor convergerend licht
2.UV-bescherming Poedercoated felgele kleur basis maken betere zichtbaarheid
3Het basismateriaal is aluminium met een sterke corrosiebestendigheid, schok- en trillingsbescherming.

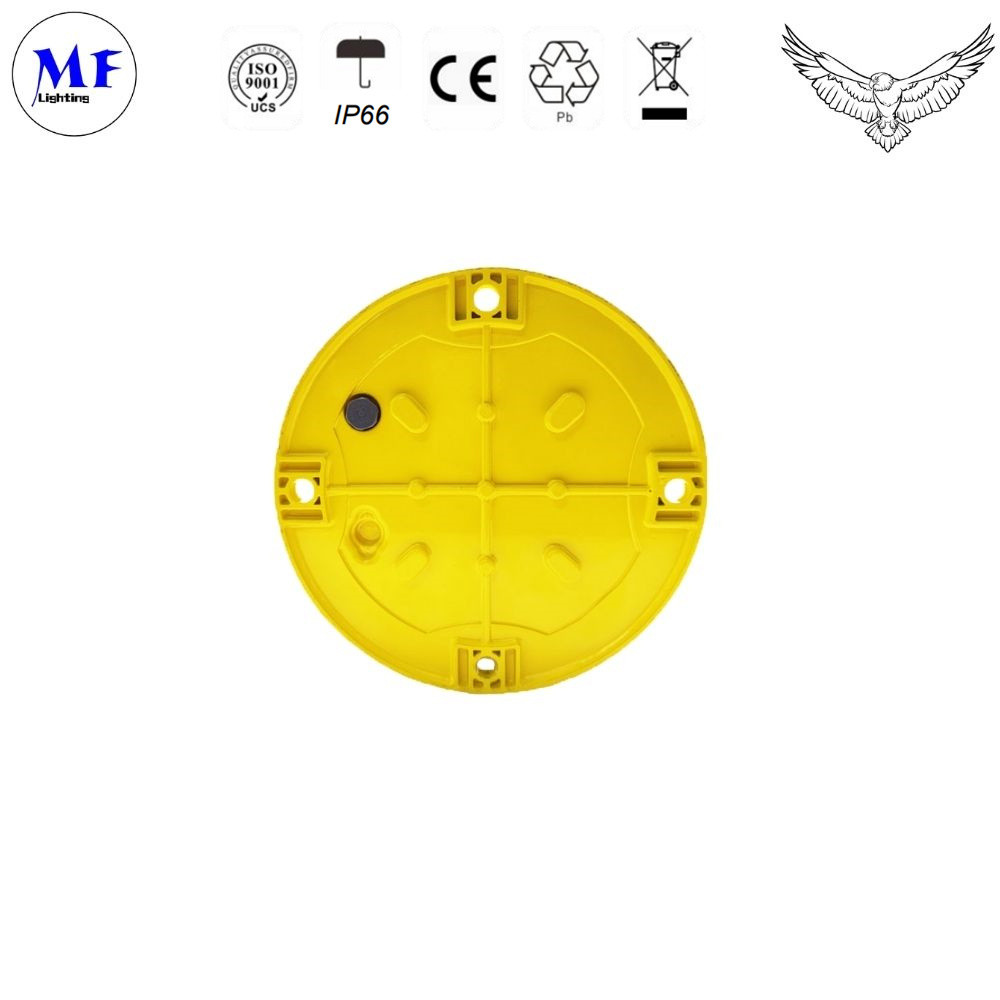

4.Speciale klep geïnstalleerd onder de basis om ervoor te zorgen dat de lucht door kan gaan, maar water wordt vermeden, zodat de hele licht temperatuur niet hoog zal zijn

Ontwerp van het systeem- Ik weet het niet.- Ik weet het niet.

1.Inbouwfotocel voor dag/nacht werking ((van zonsondergang tot dageraad)
2.Overspanning en bliksembescherming

Facultatief

1.Droog contact Alarm voor afstandsbewaking
2.Gebruikersbestaande flitsfrequentie ((20, 30, 40, 60 flitsen per minuut)
3.Infrarood LED voor piloot met NVG

Lichtkenmerken

- Ik weet het niet.- Ik weet het niet.

Lichtbron	CREE-LED met hoge intensiteit
Beschikbare kleuren	Rood ((Andere kleur is optioneel)
Intensiteit ((cd)	≥ 2000cd
Horizontale uitslag ((graden)	360
Verticale divergentie (graden)	3
Flash kenmerken	20-60 flitsen per minuut ((fabrieksinstelling: 20 fpm)
Operatiemodus	Van zonsondergang tot zonsopgang automatisch als standaard.
LED-levenservaring (uren)	> 100000

Elektrische kenmerken- Ik weet het niet.

Werkspanning	DC ((12V, 24V, 36V, 48V) of AC ((110-240VAC)
Instantane kracht	40 W
Gemiddeld vermogen	3W ((20 beurten per minuut)
Bliksemgolf	IEC61000-4-5 L-N ±3kV, IEC61000-4-5 L-PE ±6kV, IEC61000-4-5 N-PE ±6kV
Elektrostatische	IEC61000-4-2 Contactontlading 8kV
Bescherming van het circuit	Geïntegreerd

- Ik weet het niet.

Fysieke kenmerken- Ik weet het niet.

Materiaal van het lichaam	UV beschermd polycarbonaat
Basismateriaal	met een breedte van niet meer dan 50 mm
Montage	190*190*θ12
Afmeting ((mm)	229*229*168
Gewicht ((kg)	2.5
Levensverwachting van het product	10 jaar en meer

- Ik weet het niet.

Omgevingsfactoren

Omgevingstemperatuur ((°C)	-40 tot 65
Bergingstemperatuur ((°C)	- 55 ~ 70
Vochtigheid	10%-95% RH ((Geen condensatie)
Windsnelheid	240 km/uur
Waterdicht	IP66





Naleving

ICAO	Bijlage 14, Deel 1, "Aerodromeontwerp en -ontwikkeling" In de zevende editie van de operaties van juli 2016, tabel 6.3 Middelsterk type B rood belemmeringslicht
FAA	L-864



Beschikbare opties

Flitsfrequentie

NVG ((Night Vision Goggles)) compatibele LED

Alarm voor droog contact ((NO COM NC)

GPS synchronisatie knipperen

RS485-communicatie

Vogel afschrikkende spike

Configuratie

Model	Invoervermogen	Flash-tarief	Kleur van de lens	Fotocel	Alarm voor droog contact	GPS synchronisatie knipperen	Controle
MF-LI-B2	110-240Vac&48dc 12Vdc. 24Vdc 36Vdc	Stevig. 20FPM 60FPM 40FPM 30FPM	Rood helder	Ingebouwd	Geen alarm	Geen sync GPS SNYC	Voor alleen gebruik Gebruikt met de controller











Bedradingsdiagram









Deze LED van middelste intensiteit Type B L864 Aviation

Obstructie Lichter met knipperende rode kleur, ontworpen voor het markeren

bovenop een obstakel met een hoogte van meer dan 45 meter.

Ultra hoge intensiteit CREE LED wordt gebruikt voor de lichtbron

de lange levensduur en de goede prestaties te waarborgen.

Een zelf ontworpen reflector wordt gebruikt om het licht te convergeren.

de standaard lichtintensiteit met slechts

energieverbruik.
